Журнал "Рыболов", №1- 1992 г. |
Для изготовления отцепа
потребуются: алебастр или гипс, плоская баночка из-под сметаны размером
110Х60Х30, нержавеющая проволока диаметром 1,5-2 и длиной 300- 350 миллиметров,
свинец (200 граммов). Выпиливаю заготовку из дерева (форма показана на
рисунке), высверливаю в ней два отверстия диаметром 2- 2,5 миллиметра.
В пластмассовой баночке прокалываю отверстия под проволоку диаметром 2-2,5
миллиметра и, вложив в нее заготовку, пропускаю проволоку через отверстия
в заготовке и баночке. Заливаю в баночку гипс или алебастр, даю застыть.
Форма готова. В форму вставляю два проволочных прутка диаметром 2-2,5 миллиметра,
предварительно смазав их маслом или закоптив, и заливаю свинцом. Застывшую
отливку обрабатываю напильником и шлифую шкуркой.

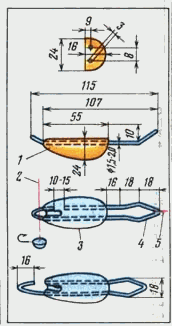

Отцеп: 1 - деревянная заготовка; 2 - леска удочки; 3 - свинцовый отцеп; 4 - проволока; 5 - леска (шнур) отцепа. В отцеп вставляю проволоку длиной 300-350 миллиметров и на расстоянии 25-30 миллиметров от конца загибаю ее. Загнутый конец вставляю в отцеп со стороны выреза, оставив незаправленной небольшую петлю (8 миллиметров). Второй конец также загибаю и вставляю во второе отверстие до тех пор, пока концы не состыкуются. Затем отрезаю часть проволоки с длинной стороны так, чтобы расстояние между концами проволоки внутри отцепа составило 10 миллиметров. Плоскогубцами сгибаю проволоку, как показано на рисунке. В. ПУГАЧЕВ г. Белгород |
Отцеп: 1 - штырь (бронза,
латунь) 0 3 мм; 2 - пружина; 3 - гайка; 4 - медное полукольцо.
Для изготовления отцепа крышку корпуса от реле РЭС-6 заливаю расплавленным свинцом, установив одновременно медное полукольцо из проволоки диаметром 1,5- 2 миллиметра, как показано на рисунке. На боковой поверхности сверлю отверстие под изогнутый проволочный штырь, расширив его с одной стороны под пружину. На конец штыря со стороны пружины насаживаю гайку. При надавливании пальцем на гайку между изогнутым концом штыря и корпусом появляется зазор, в который пропускаю леску. После освобождения мормышки леска легко вытаскивается из под изогнутого конца штыря. Н. ПРОЦЕНКО г. Тамбов |
Отцеп состоит из цилиндра
(латунь, тяжелый нержавеющий металл), через который пропущена свободно
передвигающаяся в нем застежка из толстой проволоки (нержавеющая сталь).
Концы застежки с двух сторон согнуты в петли. На одном конце цилиндра сделано
углубление А, в которое легко вставляется конец проволочной петли А. Леску
заводят в петлю А, конец которой вдавливают в отверстие А. При этом на
столько же выдвигается петля Б. Отцеп переворачивают и к петле Б привязывают
толстую леску, на которой опускают его в воду по основной леске для устранения
зацепа.
В. АЛЕКСЕЕНКО, 13 лет г. Ульяновск |
