ЖЕРЛИЦЫ
Журнал "Рыболов", №1-92 , А. НЕСЫНОВ, А. СИНИЦЫН |

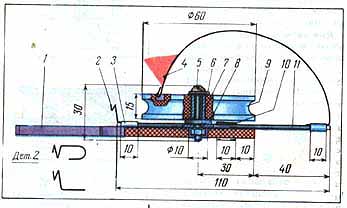

Жерлица: 1 — пенопластовое основание; 2 — направляющая (проволока 0 0,8—1,0 мм); 3 — трубка (отрезок изоляции провода); 4 — пружина с флажком; 5 — винт с гайкой МЗ; 6 — шайба; 7 — втулка; 8 — шайба; 9 — пенопластовая катушка; 10 — резиновое кольцо; 11 — алюминиевая пластина.
На пенопластовом основании
толщиной 4—5 миллиметров с помощью резинового кольца укреплена собственно
жерлица. Она состоит из алюминиевой пластины длиной 110, шириной 10 и толщиной
1,5— 2 миллиметра, катушки из пенопласта, проволочной направляющей для
лески и пружины с флажком. Направляющая и пружина крепятся с помощью трубки
— отрезка изоляции. Чтобы жерлица не смещалась, в пенопластовом основании
просверлено отверстие под гайку. Жерлица вставляется под резиновое кольцо,
совмещается отверстие с гайкой, устанавливается пружина с флажком, леска
заводится в направляющую. Снасть готова к работе.
